Antena HF multiband pentru lucrul  in portabil

Antena a fost realizata pornind de la urmatoarele deziderate:

1. Sa aiba greutate si dimensiuni reduse si sa fie foarte usor de transportat
2. Sa fie functionala pe cat mai multe benzi de radioamatori
3. Sa poata fi instalata usor in orice conditii de amplasament.

 Dupa multe experimente cu diverse variante de antene portabile, am optat pentru varianta "antena verticala". O antena interesanta era Buddystick a lui W3FF, dar destul de scumpa si nu suficent de mica...totusi ideea constructiva a acestei antene mi s-a parut extrem de interesanta ...si ca urmare am folosit-o!
 O alta sursa de inspiratie a fost site-ul american "HQ Antenna", de unde am luat ideea folosirii lobilor capacitivi (capacitive hat), care au ajutat foarte mult la reducerea dimensiunii antenei fara a pierde din eficenta. Acesti lobi capacitivi trebuiesc folositi corespunzator (la o anumita distanta de bobina) altfel efectul ar putea fi invers...

Antena are sase componente:
1. Baza antenei, formata din 3 tevi de aluminiu care se imbina una cu acealalta prin infiletare. Lungimea totala a bazei fiind de 560 mm.
2.  Bobina antenei (la care de asemenea montare se face prin infiletare in baza).
Aceasta trebuie sa fie de foarte buna calitate, cu diametru cat mai mare si realizata cu sarma argintata, pentru a minimiza pierderile dat fiind valoarea mica a rezistentei de radiatie a antenei. Pe bobina exista prize corespunzatoare fiecarei benzi de lucru (!4, 18, 21 si 24 de MHz), iar pentru benzile de 7 si 10MHz se foloseste o alta bobina, interschimbabila (identica dar cu mai multe spire bobinate cu un pas mai mic).
Distanta de montare a bobinei fata de baza antenei (care coincide cu punctul de alimentare al antenei) trebuie sa fie la 1/3 din lungimea totala a antenei pentru a obtine o impedanta corespunzatoare.
3. Antena telescopica cu o lungime totala de 125 mm, care se ataseaza la bobina prin infiletare.
4. Lobii capacitivi, doi la numar, care se monteaza pe elementul telescopic in locul prevazut.
5. Contragreutatea (o sarma infasurata pe un suport, de pe care se desfasoara doar lungimea necesara benzii de lucru -lambda/4-, partea infasurata nu are efect) care este conectata la tresa cablului coaxial direct in mufa cu care se fixeaza antena in suport. Pentru suport am folosit o talpa magnetica, foarte utila atunci cand antena se monteaza pe masina (in stationar nu mobil!)... dar folosesc si un trepied (home made) pentru situatile in care amplasamentul nu permite prezenta automobilului ( munte, deal, balconul unui hotel etc.)
6. Cablul coaxial are in partea dinspre antena un soc de curent realizat din 12 toruri de ferita FT 50-43, puse unul langa celalalt (cablul coax trece prin toruri) si rigidizate cu un tub termoretractabil.

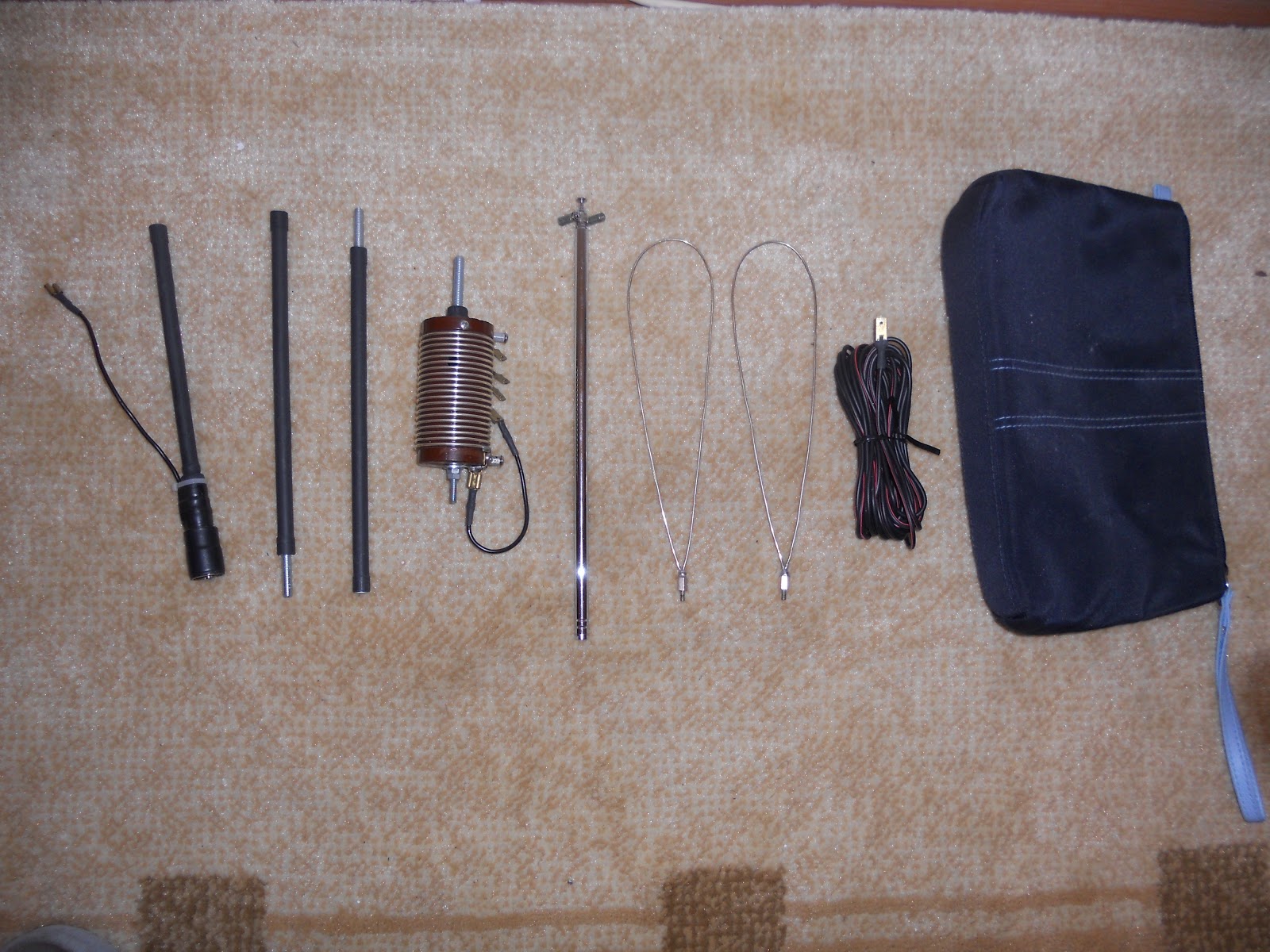

Antena asamblata

Antena demontata pe componente si husa pentru transport

Concluzii:

Pro: multi band (de la 7 la 28MHz), extrem de portabila, mica si usoara (demontata nu depaseste dimensiunea unui FT-857D, iar montata are aprox 1,9m), se comporta excelent, nu are nevoie de  antenna tuner, este versatila d.p.d.v. al montarii. Rezultaele obtinute au fost peste asteptari...

Contra: la fiecare schimbare de banda se configureaza manual, dar in schimb elimina necesitatea folosirii unui antenna tuner (in opinia mea inutil pt lucru in portabil, unde antena trebuie sa rezoneze, nu sa fie pacalita cu un ATU).

Procesor audio cu SSM2166:

Circuitul integrat SSM 2166 de la Analog Device ofera toate functiile necesare unei procesari de audiofrecventa pentru semnalul de microfon. O descriere detaliata a functionarii acestui integrat se poate gasi in foaia de catalog a fabricantului.
Principalele functii ale procesorului sunt:
-amplificator de microfon cu amplificare reglabila pana la 20 dB (din semireglabilul de pe pinul 2);
-compresor de audiofrcventa, cu raport de compresie reglabil (pin 10),
-limitator (cu punctul de rotatie ajustabil - pin11)
-noise gate (care mai degraba se comporta ca un downward expander) reglabil din R7 la pinul 9.

Schema de principiu

Circuitul imprimat

Foto cu relizarea practica
*rezistentele semireglabile sunt multitura si sunt montate prin gauri pe cealalta parte a placii.


Dimensiunea montajului este de aprox 3 x 3 cm, ceea ce permite montarea in carcasa de microfon. Alimentarea montajului se face din transceiver.
Pentru a preveni fenomenele generate de RFI montajul se ecraneaza, iar ecranul se conecteaza la borna de masa!
 Am folosit cu succes acest procesor montat direct in carcasa microfonului MH-31 la un transceiver FT857D(dar am inlocuit capsula dinamica originala cu una electret).

marți, 30 octombrie 2012

New version of my 4m band transverter


Few pictures of my new project "Home made SMD transverter for 4 meter band":

This project is not finished yet, I have to make the shield box and some power amplifier (QRP of course, no more then ten watts). The target is to build the xverter in an small box  for use with my FT-857D.
PCB-components side
PCB - components side
The size of PCB is only 70 x 50 mm.
Transmit:
-The device can easy handle 5 Watts of RF Power to the input (delivered from transceiver) thanks to the 50 Ohm dummy load  ( two parallel resistors 100 ohm/3W each).
-The switching is fully automatic (using RF VOX circuit on the transceiver side).
-The output power is around 400mW on 50 ohm load, using the 2N4427 (Motorola) transistor.

Receive:
On Rx I used a classic configuration with two low noise MOSFET's (BF996S) and the results are very fine.
The oscillator is also classic...nothing special, but is doing the job.


PCB - solder side

Schematic diagram
Printed circuit board

Some older version of 4 meter band transverter:

The setup with old transveter (6m to 4m)
The motherboard of 6m to 4m tansverter

Schematic diagram

Inside view
Schematic diagram
Old PA 10Wout with KT 606 - driver and BLY 88 - final

Other version of  10m to 4m transverter used before with IC-756PRO


Mother board and 10w-PA of  10m to 4m transverter (older version)

To be continued...
